Durant ce stage de deuxième année, j'avais comme projet de 2 jours la conception d'un réseau pour un client. Ce réseau à été réfléchi par mon maitre de stage pour répondre entièrement aux attentes du clients.
Mon rôle dans ce projet était de tester et configurer le matériel neuf commandé pour ce client.
Ainsi, à partir d'un schéma Visio fourni par mon maitre de stage et de quelques explications, j'ai installé et configuré le matériel au sein de l'entreprise dans un premier temps.
Le but de la typologie de ce réseau est d'assurer une tolérance de panne au cas où un commutateur tombe en panne.

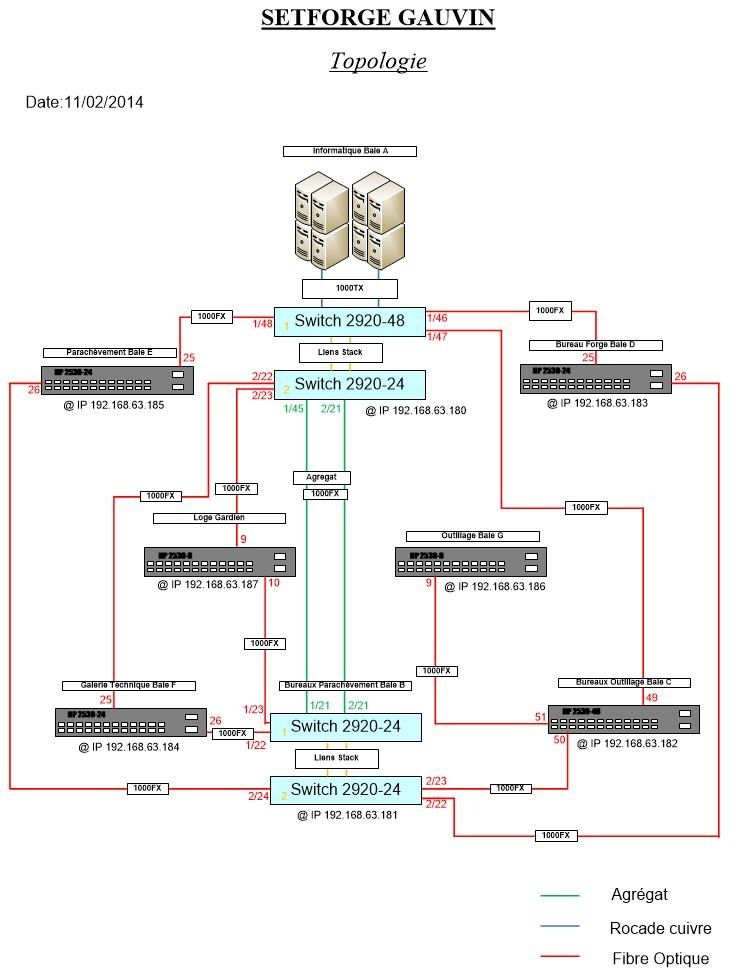

Conception Réseau avec tolérance de panne

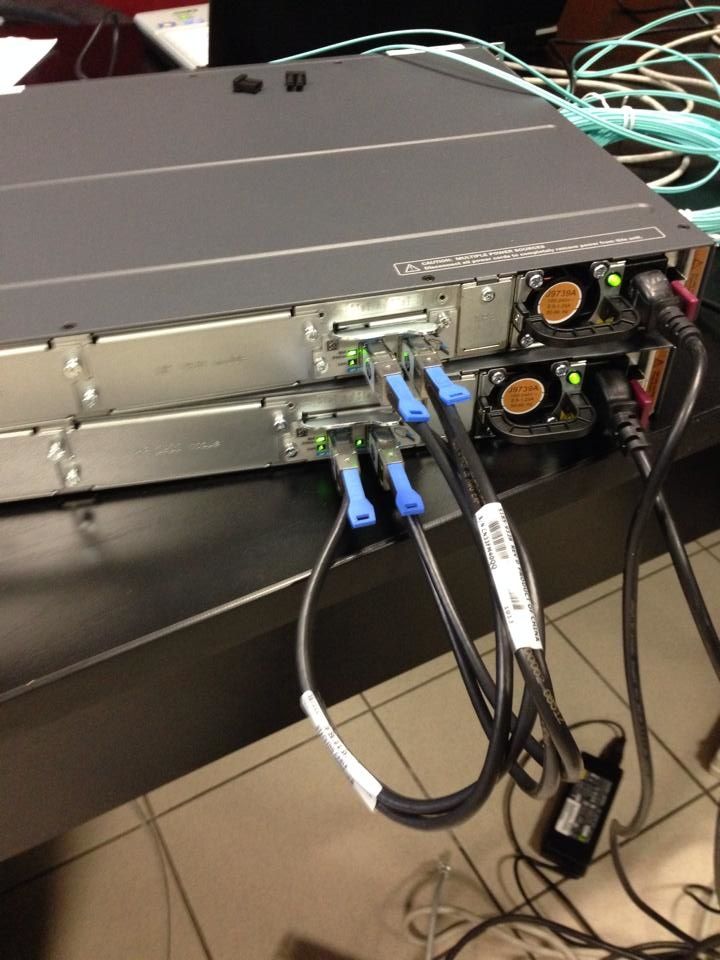

Lien stack

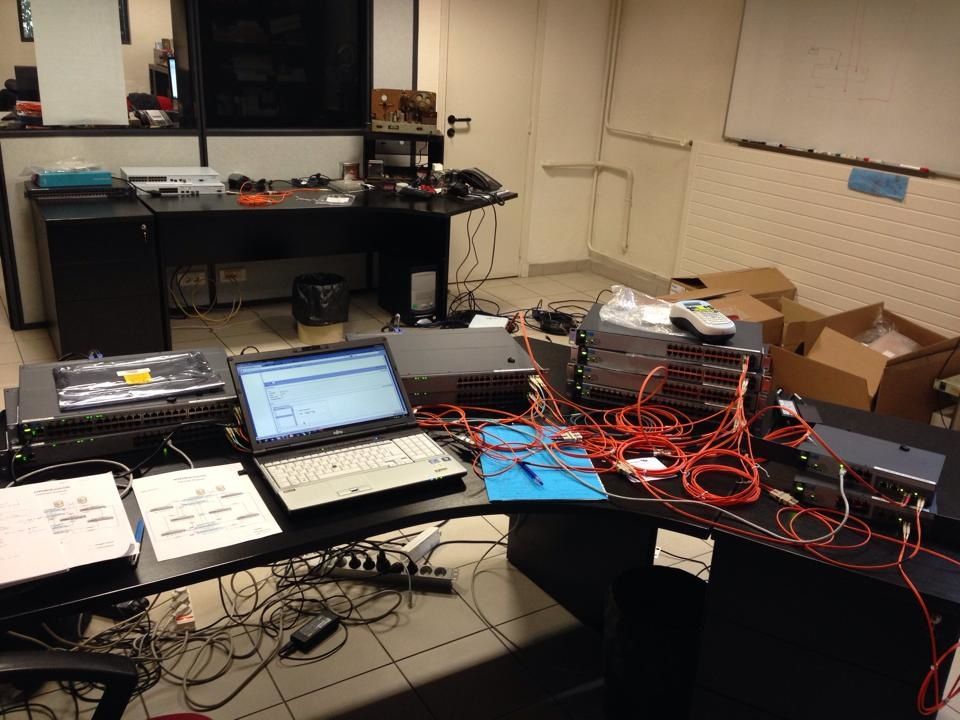

Materiel branché
Pour réaliser ce réseau, le matériel utilisé était le suivant :1 switch hp 2920 48 ports, 3 switch hp 2920 24 ports, 1switch hp 2530 48 ports, 3 switch hp 2530 24 ports et 2 switch hp 2530 8 ports.
La première étape de la configuration de ces Switch était la mise à jour des Os.Pour procéder à cette mise à jour, nous avons transféré le fichier de mise à jour téléchargé précédemment sur internet vers le commutateur via tftpd 32.
Une fois les commutateurs mis à jour, j'ai pu configuré chacun des commutateurs.
Ce que j'ai configuré sur les switch :
-Attribution d'une adresse Ip
-Attribution d'un nom
-Activation du lien stack sur les switch qui permettent une tolérance de panne (Baie A et Baie B)
stacking enable member 1 priority 255 (commender) stacking enable member 2 priority 125 (standby)
-Activation du lien LACP et du lien trunk pour l'agrégat entre la baie A et la baie B
Baie A:
interface ethernet 1/45 2/21 lacp active trunk 1/45 trunk 1 lacp trunk 2/21 trunk 1 lacp
Baie B:
interface ethernet 1/21 2/21 lacp active trunk 1/21 trunk 1 lacp trunk 2/21 trunk 1 lacp
-Activation du lien RSTP
spanning-tree protocol-version rstp
Baie A:
switch 1
Spanning-tree Ethernet 46 priority 4 Spanning-tree Ethernet 47 priority 4 Spanning-tree Ethernet 48 priority 4
Spanning-tree Ethernet 1/1-1/48 admin edge port Spanning-tree Ethernet 1/1-1/48 root guard
switch 2
Spanning-tree Ethernet 22 priority 4 Spanning-tree Ethernet 23 priority 4 Spanning-tree Ethernet 24 priority 4
Spanning-tree Ethernet 2/1-2/24 admin edge port Spanning-tree Ethernet 2/1-2/24 root guard
Baie B:
switch 1
Spanning-tree Ethernet 22 priority 15 Spanning-tree Ethernet 23 priority 15 Spanning-tree Ethernet 24 priority 15
Spanning-tree Ethernet 1/1-1/24 admin edge port Spanning-tree Ethernet 1/1-1/24 root guard
switch 2
Spanning-tree Ethernet 22 priority 15 Spanning-tree Ethernet 23 priority 15 Spanning-tree Ethernet 24 priority 15
Spanning-tree Ethernet 2/1-2/24 admin edge port Spanning-tree Ethernet 2/1-2/24 root guard
Baie C:
Spanning-tree Ethernet 1/1-1/24 admin edge port Spanning-tree Ethernet 1/1-1/24 root guard
Spanning-tree priority xxx (plus la priority est élevé plus la priorité est faible) spanning-tree force-version rstp-operation (Mstp to rstp )
